Liquidación Grapa rápida horizontal amfo ref. 6833-3

Utilidades
Especificaciones técnicas

Utilidades

Grapa rápida horizontal con empuñadura roja con brazo soporte abierto y pie angular. Galvanizado y pasivado. Remaches de acero inoxidable. Los de los tamaños 2 y 3 están insertados en manguitos templados por cementación. Puntos de apoyo engrasados. Más ergonómico, empuñadura más resistente al aceite con apoyamano grande y componente blando. Seguro contra pérdida para el tornillo de presión en el extremo del brazo de sujeción. Completo con tornillo de presión templado y galvanizado nº 6890.

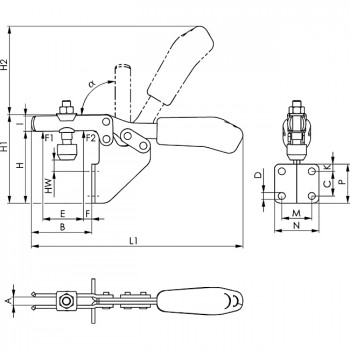

Especificaciones técnicas

-Dimensión A: 8,0 mm.
-Dimensión B: 59 mm.
-Dimensión C: 24,0 mm.
-Dimensión D: 6,8 mm.
-Dimensión E: 37,0 mm.
-Dimensión F: 6,5 mm.
-Dimensión H: 70 mm.
-Dimensión H1: 86,5 mm.
-Dimensión H2: 86 mm.
-Dimensión HW mín: 5 mm.
-Dimensión HW máx: 16,0 mm.
-Dimensión I: 15,0 mm.
-Dimensión K: 7 mm.
-Dimensión L1: 206 mm.
-Dimensión M: 28,5 mm.
-Dimensión N: 42,5 mm.
-Dimensión P: 38 mm.
-Ángulo a: 90º.

Las referencias destacadas en rojo de este producto solo estarán disponibles hasta final de existencias.

Cargando las medidas del producto

Referencia ; Tamaño ; F1 ; F2 ; Tornillo apriete ; Peso Referencia	Tamaño	F1	F2	Tornillo apriete	Peso		Cantidad	Formato
Referencia: FP50975 ; Tamaño: 3 ; F1: 1,8 kN ; F2: 2,5 kN ; Tornillo apriete: M8x45 ; Peso: 390 g ; Formato: Unidad FP50975	3	1,8 kN	2,5 kN	M8x45	390 g		Cantidad Solo quedan 4 en stock	Unidad
Observaciones:
